オシロは憧れではあったのです😍

オシロスコープ。
覗いて面白い望遠鏡？って誰かに訊かれましたが、うむ、あまりおもしろくはないでしょうね😅
日常生活で普通は要らない計測器、ですよね

オシロは電気好きにはある意味憧れの計測器だったんですが、デジタルや電池が進化してくれたおかげで、ホント身近になったもんですね。
なにができる計測器なのか？いうことですが、基本機能は「電圧」を時間軸とともに見れるよう表示してくれる賢いテスターとでも言ったらいいでしょうかね。

皆さんの家庭にまず存在してる電気、100Vのコンセント。
ほとんどの人が便利に使ってるエネルギー源ですね。
AC100Vと書いて、エーシーひゃくボルトですが、これどういう仕組み・波形になってるのか？は、仕事か趣味で馴染がなければまず知ってる人は少ないと思います。
東日本は50Hz(ヘルツ）、西日本は60Hzというのは皆さん知ってると思いますが、なにそれ？ですよね。

要は、AC100Vってのは、1秒間に50回プラスとマイナスが入れ替わり、電圧のピークがルート2倍の約141Vとなっている正弦波、ということになります。
百ボルトと言っているのは「実効値」であって、波形のピーク値、つまり最大値は141Vなんですね。
まぁこの辺はピッタリ141でも100でもないわけで、家庭内でいろいろ実測してみると、ウチの場合101~104Vってところで結構アバウトな電圧になってますね。

今回買ってみたオシロはこれ↓

ZOYI ZT-703S
デュアルチャネルオシロスコープ
https://s.click.aliexpress.com/e/_oD7SU8d
私は上記Ali Expressで買いました。

Amazonだとまだだいぶ高いようですね。
https://amzn.to/4joRyHs

いやはや、ほんとすごいですわ、USB Type−Cで充電して屋外でも気軽に使えるってところは良い世の中になったなーと思います。
手のひらサイズで400グラム以下のオシロスコープって、なかなか隔世の感がありますよ。

プローブ調整用の1kHz信号も発生できるし、Auto設定で直感的に初心者（オレ）にも使えるUIになってます。
オシロの波形を見て、テスター代わりに使えるのはもちろんなんですが、このZT-703Sにはテスターモードにも簡単に切り替えられて、いわゆるテスターとしての機能が全部入りになってます。いやはやすごいわ。

で、どうしてこのオシロが欲しくなったのか？ですが、インバータの出力波形を見てみたかったんです。
もう20年くらい前に買って、クルマのアクセサリーソケットから12Vを取ってAC100V電源が使えると謳った製品ですが、どうも使える家電が限られるんです。
理由はわかってて、安いインバータの出力は矩形波であって、家庭に来ている正弦波ではないこと。
でもまぁケータイの充電とか「単純なもの」には使えるよん♥とか書いてあるんですね。
まずだめなのはモーター系、LEDとか蛍光灯など、回路が入ってる照明はほとんどダメですね。白熱は大丈夫だけど。
その他PCでもOKとNGが混在するとかなので、充電専用って感じの使い方しかできません。

で！今回波形を見てみてビックリ！
正弦波からはほど遠い矩形波。
修正正弦波くらいのガタガタの波くらいはでてるのかな？と思いましたが、ぜんぜん。

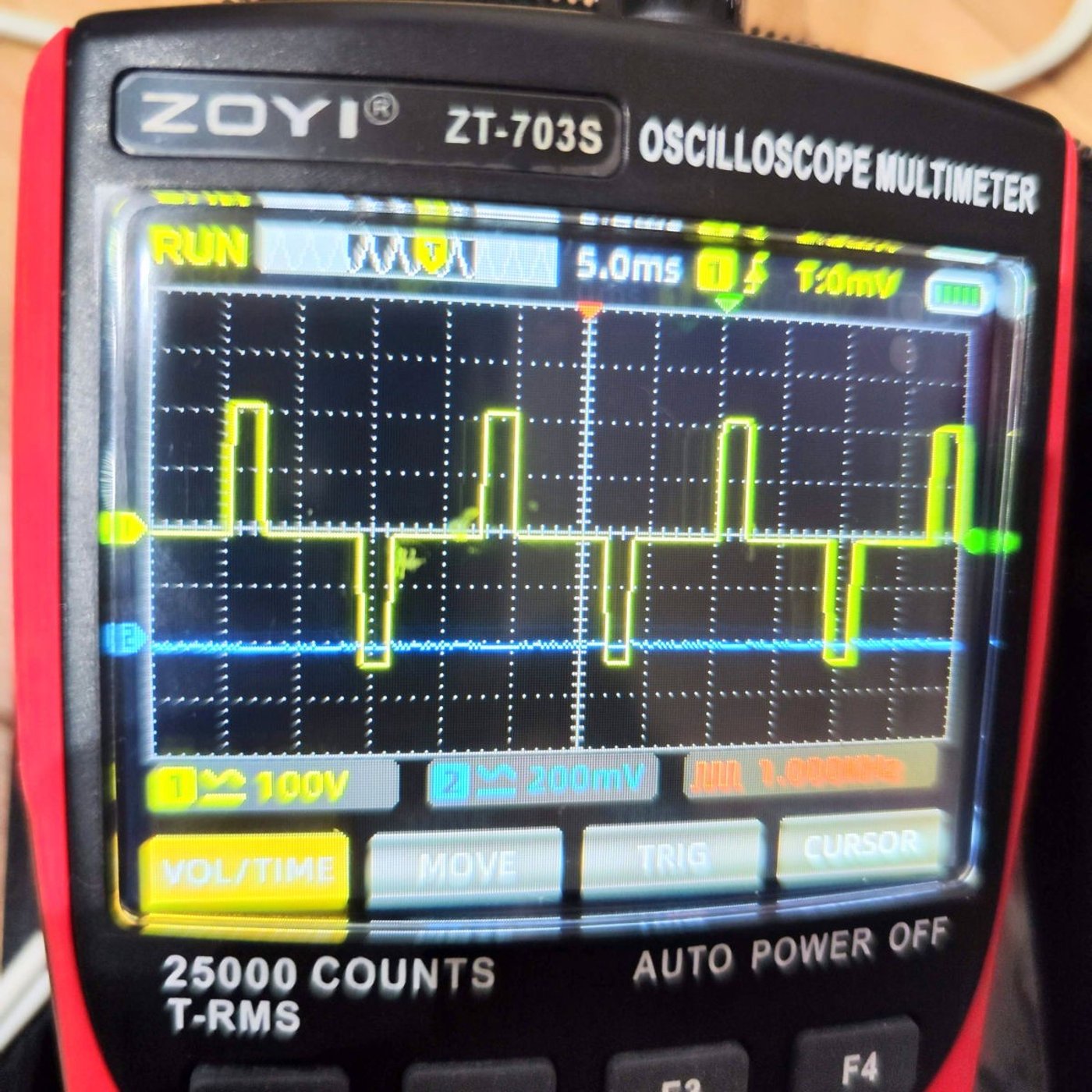

200Vの電圧がかなり短めにバーンと出て、その後長めにお休みってスタイルの波形です（今回のサムネ画像）
これじゃつないだ機器はへそ曲げちゃうだろうなー。

ちなみに、昨日届いた小型「正弦波」インバーターを測ってみたら、すごーーくきれいな家庭の電気並みのきれいな正弦波が出ていました。多めに負荷をかけると少し歪むんですけど、許容範囲でしょう。
ちなみにこれもAliExpressで購入ですが、うむ小型でもなかなかのクオリティで満足ですね。

正弦波インバーター600w/1200w
https://s.click.aliexpress.com/e/_onNkgs9

早速クルマに積んじゃいました。
---
