見えない波の世界へようこそ
今、この瞬間も、あのあなたの体を何百万もの見えない波が突き抜けているんですよね。
ええ、まさにそうですね。
ある波は、あなたの細胞の中にある水分子に軽くぶつかっていて、別の波は、あなたという存在を完全に無視して通り過ぎる。
はい。
そして、そのうちの一つの波が、まさに今、この音声をあなたのワイヤレスイヤホンに届けているわけです。
そう考えると不思議ですよね。
いや、本当に。私たちは毎日スマホをスワイプして、コードもなしに地球の裏側の動画を再生してますけど、この見えないインフラがどうやって動いているのか、本当のところわかっているでしょうか?
なかなか、普段は意識しないじゃないですか。
ですよね。なので、今回の深掘りのテーマは、私たちの目に見えない魔法、電波です。
大学の専門的なテキストから、最新の通信技術に関する企業コラムまで、いろいろな資料を横断して、この魔法の正体が、実は極めて精緻な物理現象であることをあなたにお届けします。
OK、Let's unpack this. これを紐解いていきましょうか。
はい。電波を魔法と呼びたくなる気持ちはよくわかります。
なんせ、目に見えないものが情報を運ぶわけですから。
ええ。
でも、資料を読み解いていくと、これは決して魔法なんかじゃなくて、厳格なルールに基づいた物理現象の連続であることが見えてきます。
物理現象ですね。
そうです。今日は、単に電波とは何か、というウォットの部分をなぞるだけじゃなく、それが空間をどう進んで、私たちがどう操っているのかっていう、WhyとHowのメカニズムに迫っていきたいなと。
お願いします。
これを聞き終える頃には、あなたの周りの空間の景色が、これまでとは全く違って感じられるはずですよ。
それは楽しみです。
電波の発見と実用化の歴史
で、資料を読んでいて、まず圧倒されたのが、この技術の成り立ちなんですよ。
ええ、歴史の部分ですね。
電波っていうその材は、誰かが偶然見つけたものじゃなくて、純粋な数式から始まったんですよね。
1864年にイギリスのマックスウェルが、あの電磁気学の方程式をまとめ上げて。
はい。
で、その数式を解いていくと、電磁波っていう見えない波が空間を伝わっていくはずだ、という数学的な予言に行き着いたんですよね。
その通りです。
マックスウェルの功績で一番衝撃的だったのは、彼が数式上で計算したその見えない波のスピードがですね、当時の科学者たちが実際に計測していた光の速度と完全に一致したことなんですよ。
うわ、そこで繋がるんだ。
そうなんです。
ここで初めて私たちが目で見ている光も、実は電磁波の一部に過ぎないんじゃないか、という仮説が生まれました。
世界の見方がひっくり返った瞬間ですね。
でも数式で予言されてから、1887年にドイツのヘルツが幅の実験で実際に電磁波を証明するまで、20年以上もかかっている。
そうですね。実証までには少し時間がかかりました。
さらにそれを実用的な通信ツールとして、イタリアのマルコーニーが仕上げるまでにはもう一段階の飛躍があって。
資料にある1912年のタイタニック号の事故。
あれは単なる歴史の1ページじゃなくて、この数式上の予言が人命を救う地球規模のインフラに変わったパラダイムシフトの瞬間だったんだなって痛感しました。
タイタニック号からのモールス信号のSOSはですね、まさに物理的なケーブルという束縛から人類の通信が解き放たれたことを最も劇的な形で証明しましたからね。

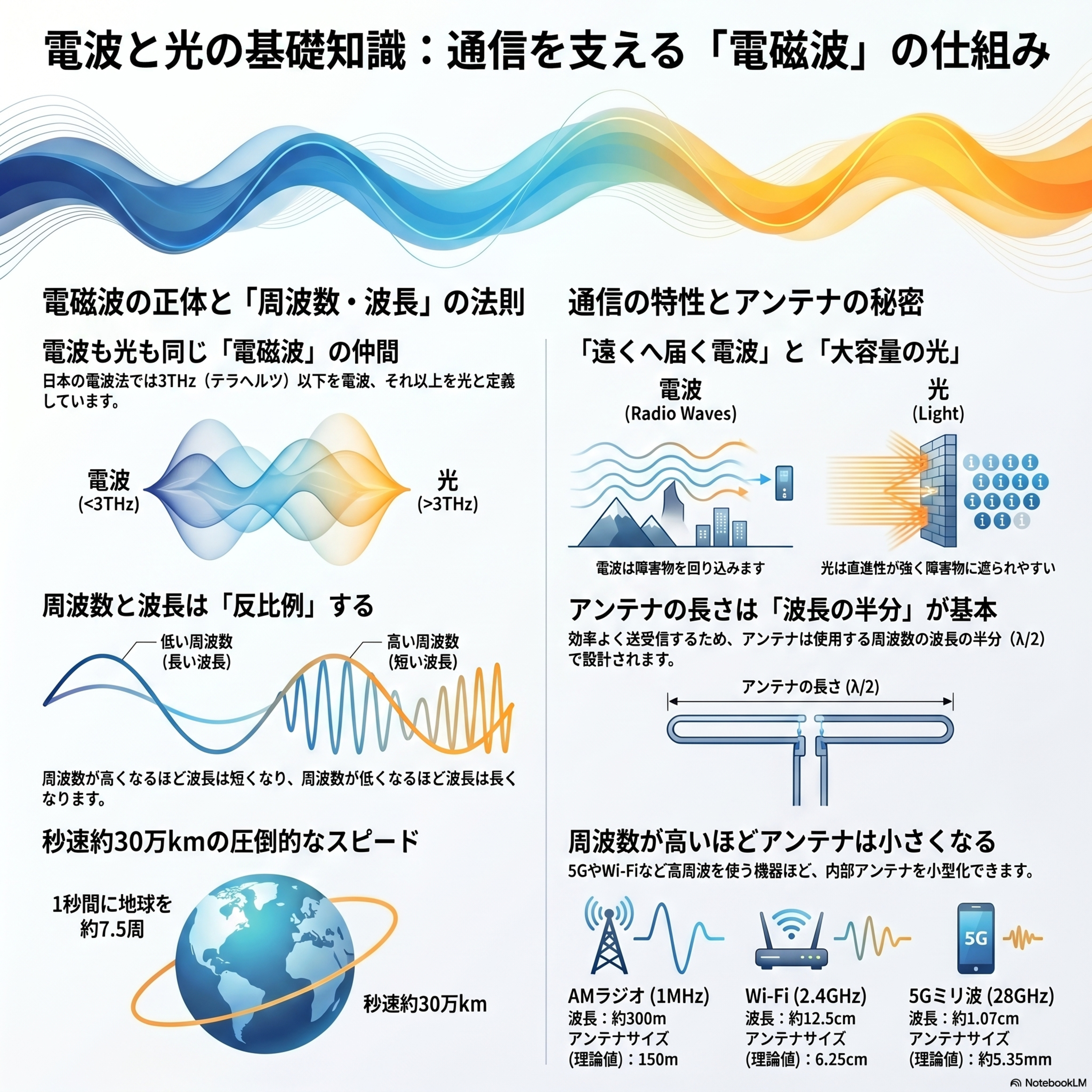

本当ですね。ではその通信を支える電磁波、特に日本の電波法で3テラヘレツ以下の周波数の電波と定義されている電波は空間をどう進んでいくのか、そのメカニズムを見てみましょう。
電波はどのように空間を進むのか
そこで出てくるのが、電界と磁界のキャッチボールですよね。
はい、その通りです。資料の解説を私なりに咀嚼してみたんですけど、これってスタジアムの観客席で起こるウェーブみたいな、ああいう単純な動きじゃないんですよね。
というと。
もっと自己増殖的というか、電線に電流を流すとその周りに磁界が生まれる。でその磁界が変化すると今度は何もない空間に電界が生まれる。
へへへ。
さらにその電界の変化が新たな磁界を生み出して、っていう感じで電気と磁石の力が互いを生み出し合いながら永遠の連鎖反応として空間を押し進んでいく。
そのイメージでバッチリです。ファラデイの電磁誘導の法則とアンペール・マクスベルの法則が空間上で交互に連鎖していく現象なんですよ。
なるほど。
そしてこの連鎖反応のスピード、つまり電波がどれくらいの速さで進むのかを決定づけているのが資料にも出てきた数式ですね。
ああ、あの数式ですね。速度Vイコールルートイプシロンミューブンの1というやつ。
はい、それです。
これパッと見はうわーってなる難解な数式なんですけど、ただの計算式じゃなくて、宇宙のルールそのものを表しているところがすごく面白いんですよ。
ほう、どういうことでしょう。
Vは速度ですよね。で、分母のルートの中にあるイプシロンが有電率、ミューが投磁率。私これを読んでいて、プールの中を走るようなものだなと解釈したんです。
プールの例えですか。面白いですね。
真空の宇宙空間は障害物がゼロの陸上トラックだから、電波は光と同じ秒速約30万キロで走れる。でも水や金属みたいな物質の中に入ると環境が変わるじゃないですか。
変わりますね。じゃあそのプールの例えを実際の物理に当ててみましょうか。
お願いします。
有電率のイプシロンは電気の通しにくさ、投磁率のミューは磁気の通りにくさを習わす一種のブレーキや抵抗として機能するんです。
だからプールに入るとイプシロンという足にまとわりつく水の抵抗とか泥の粘り系みたいなものとミューっていう正面から受ける強い水流のようなものが波の進行を邪魔するわけですね。
そういうことです。
この2つの抵抗値を持つ物質の中を無理やり進もうとすると、波のスピードであるVはどんどん遅くなるし、最後にはエネルギーを奪われて止まって消滅してしまう。
その認識で間違いありません。
だからこそ、例えば金属の中だと電波は数ミクロン進むだけでほとんどエネルギーを失って減衰してしまうんですよ。
数ミクロンでですか?
はい。数式ってムミカンそうな記号に見えますけど、実は空間という倍質が波のエネルギーにどう干渉して削り取っていくかっていう物理的な風景を見事に描き出しているんです。
いやー、波がどう進んで波に邪魔されるのかがすごくクリアになりました。
よかったです。
アンテナの仕組みと周波数の関係
では次に、その空間を飛んでいる波を、私たちはどうやって捕まえたり投げたりしているのかという疑問に行き着きますよね。
アンテナの仕組みですね。
はい。スマホを開けばすぐに電波を拾うので、なんかものすごい魔法のチップでも入っているのかと思いきや、基本はただの金属の胴体、つまり適切な長さに切った針金だって事実に驚きました。
ここが電波工学のすごくエレガントな部分なんですよ。アンテナの設計において絶対的な基準になるのが、高速イコール周波数×波長という関係式です。
また重要な数式ですね。
ええ。電波を効率よく空中に放射したり、逆に空気中から電波のエネルギーを最大限に拾い上げたりするには、アンテナの物理的な長さを対象となる電波の波長の半分、つまり半波長にするのが最も効率が良いとされているんです。
なぜ波長の半分なのかっていうメカニズムなんですけど、これって公園のブランコと同じですよね。
ブランコですか?
ええ。波長と周波数の関係って、鎖が長いブランコ、つまり長い波長だとゆっくり揺れるから低い周波数になる。逆に鎖が短いブランコだと短い波長になってビュンビュン速く揺れるから高い周波数になる。
はいはい。
で、空間を頼る波のサイズとアンテナという木のサイズがその半波長でピタリと合ったとき、ブランコを一番いいタイミングで押したみたいに綺麗な停在波が立ってエネルギーが最大化される。
完璧な理解です。まさにその共振こそがアンテナの正体なんですよ。で、この波長っていうのは周波数によって劇的に変わりますよね。
変わりますね。
1秒間に波身が振動する回数、つまり周波数が少なければ波長は長くなるし、振動する回数が多ければ波長は短くなります。
これ具体的な製品のスケール感に当てはめると工学的な制約がよくわかります。
例えばAMラジオ。
はい。
周波数は約1MHzと低いから波長に満算するとなんと300mもある。その波を効率よく捕まえるための半波長アンテナを作ろうとすると、単純計算で150mの巨大な鉄塔が必要になるわけですね。
ええ。かつて愛知県にあったイサミ送信所のアンテナ塔なんて高さ250mにも達してましたからね。あれは超長波っていう非常に波長の長い電波を扱うための物理的な必要だったんです。
250m、すごいですね。
では、私たちが日々使っているスマートフォン、特にWi-FiやBluetoothのアンテナはどうでしょうか。
Wi-FiとかBluetoothは2.4GHz帯、つまり極長短波ですよね。1秒間に24億回も振動する。
そうです。
これを波長に換算するとたったの12.5cm。その半分だからアンテナの長さは約6cmで済むわけだ。だからスマホの小さなボディにも収まるんですね。
ここで非常に興味深いのはですね、現代のスマートフォンの中にはその6cmのアンテナすらまっすぐには入っていないってことなんです。
えーそうなんですか。
限られたスペースに多くのアンテナを詰め込むためにエンジニアたちは胴体をジグザグにへこうさせるミアンダライン構造なんかの工夫を凝らしているんです。
あー資料にありましたね。でもそれただ折り曲げればいいってもんじゃないんですよね。
おっしゃる通りです。
金属線を折り曲げると線と線の間に愛しない電気の塊ができたりコイルみたいな性質が生まれちゃってアンテナの電気的な長さが変わってしまう。
えー寄生容量やインダクタンスですね。
それを緻密な3Dシミュレーションで計算して物理的には小さくても電波から見ればちゃんと6cmのまっすぐな線に見えるように騙しているというか調整している。まさに工学の芸術ですね。
まさに限られた空間の中で物理法則をどうハックするかというエンジニアの執念の結晶ですよ。
そこでまた素朴な疑問が湧いてくるんです。
何でしょう。
アンテナのサイズが周波数で決まって高い周波数にすればするほどアンテナも小さくできてスマホにいっぱい詰め込めるなら全部の通信を高い周波数にしちゃえばいいんじゃないかと。
あーなるほど。
周波数による電波の性質の違い
でも実際には私たちは用途によっていろいろな周波数を使い分けてますよね。
ここで重要になるのがなぜ電波の種類によって届く距離や強さが違うのかっていう電波のメカニズムですよね。
そうですね。電波が空間を伝わる際、反射、回り込み、通り抜け、減衰、干渉という5つの振る舞いを見せます。
はい。
そしてこの振る舞いの強さは周波数、つまり波長によって全く異なるんです。
資料を読み込んでいて、この周波数による波の性格の違いがまるで巨大な貨物列車と超高速の小型ドローンの違いみたいだなと思ったんですよ。
貨物列車とドローンですか?
ええ。AMラジオみたいな低い周波数は貨物列車。スピードは一定ですけど波長が長いので一度に遅れるデータ量は少ない。でもとにかくパワフルで。
はいはい。
山や建物の角があっても波目がその裏側に回り込んでいく解説の力がすごく強いから遠くまで止まらずに進んでいくんですよね。車のAMラジオがトンネルに入っても少し聞こえたりするように。
その対比は見事ですね。低い周波数は波長が長いため障害物の大きさが波長に対して相対的に小さくなって障害物の背後に波目が回り込みやすいんです。
なるほど。
でや、Wi-Fiや5Gのような高い周波数、つまり超高速の小型ドローンはどう振る舞うでしょうか?
高い周波数は波長が短くてビュンビュン早く振動するからものすごい量の高画質データとか動画を一瞬で運べる。
でも波長が短いってことは光の性質に近くなるからまっすぐ直進する性質が強くなる。
つまり壁とかドアの障害物にぶつかった時、回り込むことができずに反射したり素材に吸収されて減衰してしまう。
だから家のトイレに入ってドアを閉めるとWi-Fiが急に繋がらなくなるんですね。
そうなんです。波長が短い上に障害物の影ができやすいんですよ。
さらに資料には雨や霧の日の通信障害についても書かれていましたよね。
ありましたね。あれも高い周波数の弱点なんですか?
ええ。電磁レンジがなぜ物を温められるかご存知ですか?
あ、あれって2.4GHz帯のマイクロ波を食品に当てて、中にある水分子を激しく振動させて、その摩擦熱を利用しているんですよね。
その通りです。
ということは、外を飛んでいる高い周波数の通信電波も空気中の雨粒とか霧の水分にぶつかると水分子を振動させることにエネルギーを使ってしまって、波そのもののエネルギーは吸収されて消えちゃうんだ。
そういうことです。だから遠くまで届かなくなるんです。
水分子っていう小さなディテールが通信障害っていうマクロな現象に直結しているメカニズムめちゃくちゃ面白いですね。
スマホをアルミホイルで包むと圏外になるのも同じような理屈ですか?
ええ。金属中の自由電子が電波の波と相互作用して元の波を打ち消すあたらな波、つまり反射波を作り出しているからですね。
限られた資源としての電波の活用
そうやって物理的な振る舞いがわかると、社会がどう電波を活用しているかの全体像が見えてきますね。
空間を飛ぶ電波は無限に湧き出てくる空気みたいなものじゃなくて、実は非常に限られた有限の資源なんだと。
はい。
ここからが本当に面白いところなんですが。
電波が有限の資源だからこそ、私たちは用途に合わせて長距離の通信を取るか、近距離の爆速データを取るかを天秤にかけて、厳格なルールで周波数のレーンを割り当てているんですよね。
その通りです。ちょっと全体像を俯瞰してみましょうか。
お願いします。
最も波長の長い超長波は水中まで届くため、潜水艦の通信に使われます。ただデータ量は極小で、巨大なアンテナが必要になりますね。
少し上がって超波、中波は電磁層で反射して遠くまで届くAMラジオなどに。そして現代の主役が極長短波やマイクロ波です。
そこがスマホとかWi-Fiの大帯域ですね。
スマホ、Wi-Fi、Bluetooth、地上デジタルテレビ、レーダーなど直信性が強くて大量のデータを送れる帯域です。
さらに上のミリ波になると自動車の衝突防止センサーとかに使われますよね。データ量は最強だけど雨や霧には激弱という。
それぞれの波の物理的な長所と短所がそのまま社会のどのインフラに使われるかを決定づけているんですね。
そうなんです。ただ誰もが勝手に電波を使うと波同士がぶつかり合って干渉や懇親を起こし通信が成り立たなくなります。
確かに。
だからこそ電波法という法律で国際的にも国家的にも厳格なルールが敷かれているんです。重要度の高い通信は国からの免許制ですし。
Wi-Fiみたいに手軽に使えるものでも機器自体に工夫があるんですよね。
キャリアセンスという仕組みですね。他の通信機器が電波を出している間は自分が送信するのを一瞬待つという目に見えない空間での交通整理のメカニズムです。
見えない資源を守るために法律と技術開発の両方が常に回り続けているんだなぁと感心しました。
私たちが何気なく享受している無線の利便性の裏には人類の途方もない知的探求と社会的なシステム構築が横たわっているんですよ。
見えない波が織りなす日常
いやー今回はマクスベルの美しい数式から始まってイプシロンとミューが作り出す空間の抵抗、スマホの中の6センチのアンテナの秘密、そして貨物列車とドローンのような波の性格の違いまでを見てきました。
全ては電磁波という物理現象の応用でしたね。
ええ、今この瞬間もあなたの部屋にはWi-FiとかBluetooth、テレビ、GPSなど何千もの見えない波が飛び交ってぶつかり合って、それぞれが指定された周波数のレーンを正確に走っているわけです。
はい。
もし人間の目が全ての電波を色として見ることができたら、私たちの世界は一体どんなにカラフルでクレイジーな景色に見えるでしょうか。
想像するだけで圧倒されますね。
次にスマホで動画を見る滝、その裏顔で必死に空間を飛び交いながら、あなたの手元の6センチのアンテナにたどり着いた見えない波の存在をぜひ想像してみてください。
日常の景色が少し変わって見えるかもしれませんね。
今回の深掘りはここまでです。あなたもぜひこの見えない波の世界を感じてみてください。
それではまた次回の探究でお会いしましょう。
