今、あなたが手にしているスマートフォン。実はですね、そのデバイスは、今この瞬間も、
壁のコンセントから押し寄せる強大な電気と無言の激しい戦いを繰り広げているんですよ。
えーそうなんですよね。
もし、充電器の中にあるある魔法の小箱が、たった一瞬でも気の不全に陥れば、
あなたのスマホの先制な回路は即座に焼き切れてしまうはずです。
いつも当たり前のようにスイッチを押し、プラグを挿していますけど、
壁の向こう側で一体どんな物理的なドラマが起きているのか想像したことはありますか?
ほとんどの人は、明かりがつくことやスマホが充電されることを、
まあ空気のように当然のこととして受け止めていますよね。
はい。
それがどれほど成功で、かつギリギリのバランスの上になり立っているシステムなのかを知らずに毎日使っているわけです。
そうなんですよ。
というわけで、今日私たちが徹底的に解き明かしていくテーマは、
現代の私たちの生活を根底から支えながらも、
目に見えないがゆえに多くの人を混乱させる究極のエネルギー、電気の仕組みについてです。
電気ですね。
誰もが中学の理科で一度はつまずくテーマでもあります。
なので今回は、提供された教育コラムや、
第一線で活躍する電気工事士の方の専門的な解説記事、
さらに学習塾の資料など、複数のソースを机の上に山積みにしてきました。
かなりの量になりましたね。
ええ。
私たちの今回の深掘りのミッションは、
これらの資料から中学生でも絶対にわかる電流、電圧、抵抗のリアルな関係を抽出し、
その背後にあるなぜとどうやってをクリアにすることです。
なるほど。ただの公式の暗記ではないということですね。
その通りです。退屈な公式の暗記ではなく、
今日から家の中の家電が全く違って見えるような、
直感的なアハ体験をあなたにお届けしたいと思います。
よし、これを紐解いていきましょうか。
ええ。まずはこの目に見えないという最大の壁をどう乗り越えるかが鍵になりますね。
確かに。電気って見えませんからね。
そうなんです。電気の振る舞いを頭の中で視覚化できないければ、
どんなに詳しく説明しても、ただの記号の羅列になってしまいますから。
まさにそこです。私も資料を読み込みながら、
どうやってイメージすればいいのかずっと悩んでいたんですが、
ある教育コラムの中にすごく秀逸な例えを見つけたんです。
ほう、どんな例えですか?
それが水鉄砲を使ったアナロジーなんです。
これがもうパズルのピースがカチッとはまるような感覚でして。
ああ、水鉄砲ですか。
水の流れに置き換えるのは電子の振る舞いを直感的に捉える上で、
非常に理にかなったアプローチですね。
そうなんですか。
へえ。実は流帯力学と電磁気学には数学的にも美しい共通点があるんですよ。
へえ、専門的な裏付けもあるんですね。
でもすごくシンプルなんです。

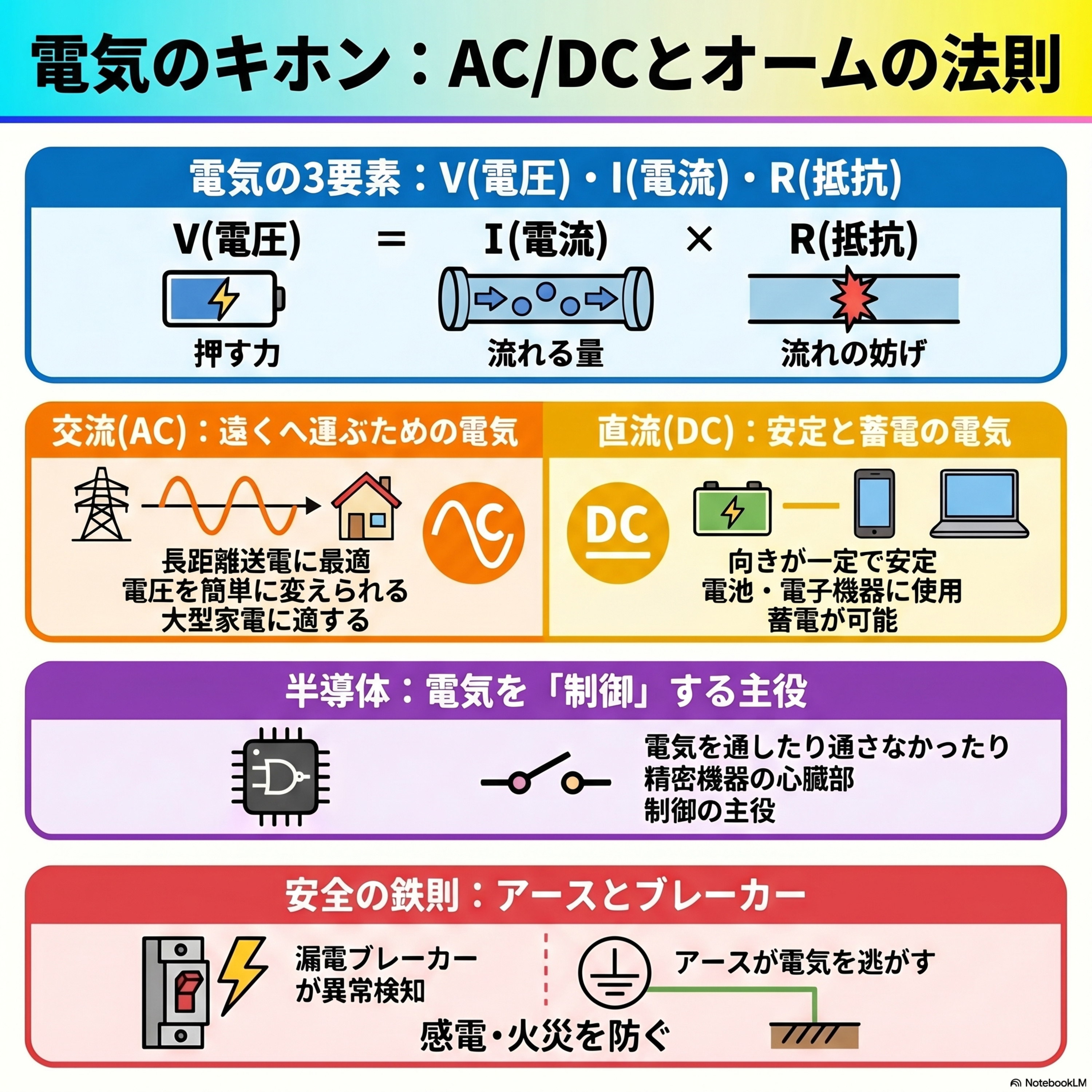

まず電圧、単位はボルトですが、
これは水鉄砲のピストンを押し出す力、つまり水圧のことだと資料にはあります。
はい、押し出す力ですね。
力が強ければ強いほど、水は勢いよく飛び出そうとしますよね。
03:02
そして電流、アンペアですね。
これは実際に流れる水の量を示します。
電気の世界で言えば、実際に移動していく電子の量ということになりますよね。
その通りです。そして3つ目の要素が、抵抗オームです。
はい、抵抗ですね。
資料では、水が通るホースの細さやノズルの絞り具合として説明されていました。
通り道であるホースが太ければ水はスムーズに流れるので抵抗が小さい。
へえ。
逆にノズルをぎゅっと細く絞れば水は摩擦を受けて流れにくくなり、抵抗が大きい状態になると。
これすごくわかりやすいですよね。
ここで非常に興味深いのは、なぜ抵抗を増やすと電流が減るのかという物理的なメカニズムなんですよ。
物理的なメカニズムですか?
ええ。ただ、細いから流れにくいという直感だけでなく、ミクロの視点で見るとその理由がよりはっきりします。
ほうほう。
金属の導線の中では、電子という極小の粒が移動することで電気が流れるんですが、
抵抗期の中では電子がスムーズに進めないんです。
スムーズに進めない?
はい。電子たちは前に進もうとする度に、導線を作っている原子核や他の電子と次々に衝突してしまうんですよ。
ああ、なるほど。ただ道が狭いだけでなくて、ピンポールみたいにガンガンぶつかりながら進まざるを得ないから、流れが遅くなるんですね。
そう、まさにそういうことです。そして重要なのは、この衝突によって何が生まれるかです。
何が生まれるんですか?
あなたが寒い時に手をこすり合わせると暖かくなるように、電子が原子と衝突すると摩擦熱が発生するんです。
摩擦熱?なるほど。
はい。これが後々非常に重要なポイントになってきます。
オウムの法則で電流イコール電圧割る抵抗と表現されるのは、この物理的な障害物競争の過酷さを数学的に表したものに過ぎないんです。
つまり、電子たちはただスムーズに走りたいだけなのに、無理やり障害物競争をさせられて、おまけに熱まで出させられているわけですね。
ええ、本当にご苦労なことですよ。
あ、そういえば資料に電力、ワットという言葉も出てくるんですが、この水鉄砲の例えでいうと、ワットはどう解釈すればいいんでしょうか?
素晴らしい質問です。ワットは実際にどれだけの仕事をしたかというトータルの威力を示します。
トータルの威力?
ええ、水鉄砲で言えば、敵に当たった時のダメージの大きさですね。これは押し出す力である電圧と、流れた水の量である電流の掛け算になります。
なるほど。
ちょろちょろのようでも、とんでもない水圧で打ち出されれば痛いですし、逆に水圧が低くても、バケツをひっくり返したような大量の水なら、やはり大きな衝撃になりますよね。
ああ、すごく腑に落ちました。電圧、つまり圧力と、電流、つまり量のコンボがワットという威力になるんですね。
その通りです。
では、その障害物競争のコースがどのように配置されているかによって、電気の振る舞いが大きく変わるという次のステップに進みましょうか。
06:04
直列回路と並列回路のドラマです。
ええ、一本道か、それとも枝分かれしているかですね。
はい、まずは直列回路。これは逃げ道のない一本道のコースです。資料にある例えがわかりやすかったんですが、古いクリスマスツリーのイルミネーションですね。
ああ、よくある例えですね。一本道である以上、流れる水の量、つまり電流はコースのどこを測っても同じになります。
ふむふむ。
入り口から出口まで、電子の渋滞具合は一定なんです。しかし、押し出す力である電圧は、それぞれの抵抗、つまり電球などを通過するたびに、少しずつ分割されて消費されてしまいます。
だから、ツリーのイルミネーションの電球が一つでも切れると、一本道が完全に通行止めになってしまって、全体の明かりが消えてしまうんですよね。
そういうことです。
一方で、並列回路は枝分かれした道です。ここではルールが逆転する、と資料にあります。
押し出す力である電圧は、どの枝分かれ道でも均等にフルパワーでかかる、と。
ええ。
しかし、流れる水の量である電流は、それぞれの道に分散して流れていくんですよね。
その通りです。それぞれのルートが独立している状態ですね。
ここからが本当に面白いところなんですけど、資料の中に、同じ1.5ボルトの電池と同じ電球を使った場合、直列と並列、どっちが明るく光るか、というクイズがありました。
はい。
これ直感だと、直列の方が電力が一直線に集中して明るそうに思いませんか?
ええ。直列の方が力が強いと誤解されがちですが、事実を知ると驚く人も多いでしょうね。
正解は、並列回路の方が圧倒的に明るいんですよね。
はい、そうです。
直列だと、抵抗が重なって障害物競争のコースが長くなるため、電流が例えば0.25アンペアに落ちてしまいます。
ええ。
でも、並列なら、それぞれの電球のルートに電池の1.5ボルトがフルにかかるので、それぞれに0.5アンペア、全体で合計1.0アンペアもの対応の電流が流れる。
おっしゃる通りです。
結果的に消費電力、ワットが2倍になって、並列の方がピカッと明るく光るわけですよね。
ええ、その通りです。並列の方がたくさんの電気を引き出せるんです。
いや、でも、ちょっと待ってください。資料を読んでいて、私、すごく疑問に思ったんです。
何でしょう。
並列の方が明るくてパワーが出るのはわかりました。
でも、それって並列にすればするほど、大元の電源から信じられない量の電流を引き出してしまうってことですよね。
はい、その通りです。
先ほど、電子がぶつかると熱が出ると言っていましたよね。電流が多ければ多いほど熱が出るなら、並列回路ってめちゃくちゃ危険なんじゃないですか。
ほう。
なぜエンジニアたちはそんな危険な回路をわざわざ使うんでしょうか。直列にして電流を絞った方が安全な気がするんですが。
09:01
非常に鋭い、そして本質的な視点ですね。まさにあなたが指摘した通り、並列回路には無限に電流を引き出せてしまうリスクが伴います。
やっぱりそうですよね。
それでも私たちが並列回路を多用するのには、安全性以上の利便性と独立性という大きなミリットがあるからなんです。
独立性ですか。
はい。もし私たちの家がすべて直列回路で作られていたらどうなるか想像してみてください。
リビングのテレビを消した瞬間、回路が切断されるため、冷蔵庫もエアコンも家中の電気がすべて止まってしまいます。
うわ、それは絶対に困りますね。さっきのクリスマスツリーの悲劇が家全体で起きるわけだ。
そうです。だからこそ、日本の家庭のコンセントは基本的に100ボルトの並列回路で設計されています。
なるほど。
すべてが独立した枝分かれの道になっているため、常に100ボルトという一定の押し出す力が各家電に提供され、一つもスイッチを切っても他には影響しません。
ただ、あなたが先ほど懸念した通り、そこには熱という恐ろしいリスクが存在します。
怖いですね、それ。では、そのリスクをあなたのご自宅のリビングルームに当てはめて、具体的にどうなっているのか見ていきましょうか。
ええ。これを全体像と結びつけて考えてみると、私たちの日常に潜むギリギリのバランスが見えてきますよ。
はい。先ほどのワットイコールボルトかけるアンペアという計算式を思い出してください。日本の家庭は常に100ボルトで一定ですよね。
ええ、そうです。
例えば、800ワットの電子レンジを使うとします。800ワットを生み出すためには、100ボルトの圧力だと8アンペアの水の量、つまり電流が必要になります。
その通りです。さらに寒い冬の日にヒーターをつけるとしましょう。ヒーターが1200ワットだとすると、100ボルトで割って12アンペアの電流が流れます。
これらは並列回路なので、大元の配線にはこの電流が足し算されていくわけですよね。電子レンジの8アンペア、ヒーターの12アンペアで合計20アンペア。
ええ。
そして、ここでお風呂上がりに髪を乾かそうと、1200ワット、つまり12アンペアのドライヤーのスイッチを入れた瞬間。
あ、バチンと部屋が真っ暗になる。あなたも一度は経験があるはずです。
冬場によくやるあのブレーカーが落ちるやつですね。あれってただの使いすぎのエラーメッセージくらいに思ってましたけど、今の話を聞くと見方が全く変わります。
その通りです。ブレーカーが落ちるのは単なる計算上の上限を超えたからではないんですよ。
というと?
並列回路の性質上、過電をつなげばつなぐほど、壁の中の導線を流れる電子の量、つまり電流が足し算されて激増していきます。
はい。
電流が例えば30アンペア、40アンペアと増えるとどうなるか。先ほどお話しした通り、電子の衝突による摩擦熱が尋常ではないレベルに達するのです。
つまり、壁の中の配線が物理的に熱々になっているってことですか?
12:03
ええ。もしブレーカーという安全装置がなければ、壁の中の導線は摩擦熱でドロドロに溶け、数秒から数十秒で発火し、家全体が火事に包まれるでしょう。
うわ、恐ろしい。
ブレーカーは設定されたアンペア数、例えば20アンペアや30アンペアを超えた熱や磁力を物理的に感知し、火災になる数ミリ秒前に自らの身を停止して回路を物理的に切断してくれているんです。
直列回路の通行止めを意図的に起こしているんですね?
そうです。究極の命の恩人なのです。
恥ずかしい失敗だと思っていたブレーカー落ちが、実は電子の摩擦熱から家を守るための物理的な防衛システムが作動した瞬間だったんですね?
ええ。
並列回路の利便性と危険性のトレードオフを、ブレーカーという安全装置が絶妙にコントロールしてくれていたとは、なんだかすごく感動的なアハ体験です。
日常のトラブルも、科学の目で見れば見事な物理現象とその制御の証明になりますよね。
さて、ここまではシンプルな家庭の回路を見てきましたが、電気の世界はこれで終わりではありません。
そうなんですよ。資料を読み進めると、後半には直列と並列が入り混じった複雑な回路図が登場します。
これ、学校のテストで中学生を絶望させるやつですよね?
苦手な人が多いところですね。
でも大人になって考えてみると、ビール全体の電力網とか、スマートフォンのマザーボードとか、実際のエンジニアリングの世界はこうした複雑なネットワークでできているわけですよね。
ええ。これは重要な疑問を提起しますね。
一つのリビングルームなら足し算で済みますが、都市の電力網やコンピューターの内部のような複雑に枝分かれしては合流する巨大なシステムを前にしたとき、どうするのか。
はい。
エンジニアたちはどうやってパニックにならずに設計やトラブルシューティングを行うのでしょうか?
なんか複雑な計算式をスーパーコンピューターで回しているとかですか?
もちろん、最終的にはシミュレーションも使えますが、根本的なアプローチはもっとシンプルなんです。
その極意は、電気回路の流れを論理パズルとして捉えることです。
論理パズルですか?
ええ。どんなに複雑な網の目に見えても、エンジニアは全体をシンプルな直列のブロックと並列のブロックに分解して考えます。
そして、自然界の絶対ルールである流れの保存の法則を信じるんです。
流れの保存の法則?
つまり、分岐点に入ってきた水の量と出ていく水の量は必ず一致するというルールです。
ああ、なるほど。資料にある解説も、数式というより思考のプロセスのようでした。
都市の水道網のメンテナンスを想像するとわかりやすいですね。
ええ、まさにそれです。
大元から毎秒20リットルの水、つまり20アンペイが流れてきて、ある大きな交差点で道が2つに分かれているとします。
もし、上のルートに毎秒8リットル流れていることがメーターで確認できたら?
15:01
全体が20で上がり8なら、下のルートにはメーターがなくても、論理的に必ず12リットル、つまり12アンペアが流れていると断言できますね。
そう、さらにその下の12リットルのルートが地下でまた2股に分かれていて、片方が7リットルだとわかっていたら、もう片方は12から7を引いて5リットルになる。
ええ、その通りです。
いちいち全ての場所で測らなくても、ルールに従って空欄を埋めていく数読のように全体の流れが見えてくるんですね。
まさに数読ですね。
これは単なるテストの解法ではなく、実際のインフラや回路設計においてどこに負荷がかかっているか、どこにショート、つまり異常なミス漏れが起きているかを論理的に追い詰めていくための非常に洗練されたトラブルシューティングの試行法なんです。
つまり、複雑な回路図は数学の難しいテストではなく、ただの水道管の配管パズルなんですね。水がどこで分かれて、どこで合流するのかを指でなぞっていけばいいだけだ。
ええ。
そう考えると、エンジニアの頭の中を覗き見ているようで急にワクワクしてきました。
その視点を持てば、電気回路は決して難解な魔法などではなく、非常にシステマティックで美しいパズルとして楽しむことができますよ。
本当ですね。つまり、これはどういうことなのでしょうか。
今日私たちが複数のソースから解き明かしてきた、電流、電圧、抵抗の関係、それは決して目に見えない怪しい現象ではなく、非常に論理的な押し出す力、水の量、通り道の太さの物理的なバランスの上に成り立っているということです。
ええ。
そして、そのバランスのルールを理解し、並列回路の便利さと熱暴走のリスクをブレーカーという仕組みで手名付けることによって、私たちはこれほどまでに豊かで安全な現代社会を築き上げたことができたわけですよね。
まったくその通りです。
壁の向こう側にある電気のありがたみと、その緻密な設計の凄さが全く違って見えてきました。
あの、ただ最後に一つだけ、あなたにどうしてもお伝えしておきたい非常に挑発的で、少し背筋がゾクッとするような事実があるんです。
ああ、今日の私たちの議論の大前提を崩すような、あのお話ですね。
はい。今日私たちは100ボルトの家庭用コンセントを前提に、電気が水鉄砲のように常に一定方向に押し出されて流れるものとしてお話してきました。
ええ、分かりやすくするためにですね。
しかし現実には、外の電柱からあなたの家のコンセントまで来ている電気は常に一定方向に流れているわけではないんですよね。
そうなんですよね。
実はプラスとマイナスが1秒間に50回から60回も猛烈なスピードで常に入れ替わり続ける、交流と呼ばれる波のように振動する荒々しいエネルギーなんです。
なぜ電柱などの送電網がその交流を使っているかというと、発電所からの長い長い道のりで、先ほどお話しした電子の摩擦熱によるエネルギーロスを防ぐためなんですよ。
18:04
エネルギーロスを防ぐため?
ええ、交流は変圧が容易で、超高電圧、低電流にして、熱を出さずに遠くまで運ぶのに非常に適しているからなんです。
しかしここからが最初の話につながります。
あなたが今手にしているスマートフォンやパソコンなどの精密機器は、そんな1秒間に何十回も波打つ荒々しい交流のまま電気を飲み込むことはできません。
もしそのままコンセントに直結すれば、繊細な電子回路は一瞬で焼き切れてしまいます。
彼らが食べられるのは、今日私たちが水鉄砲で叩いたような穏やかに一定方向に流れる直流の電気の中なんですよね。
そう、つまりコンセントまで来ている輸送用の荒々しい電気とスマホが求める繊細な電気の間には致命的なミスマッチがあるわけです。
そこで登場するのが、スマホを充電するときに使うあのケーブルの先についている小さなブロック、ACアダプターと呼ばれる魔法の箱です。
はい、あの少し重たれ箱ですね。
あの小さな箱の中では、1秒間に何十回も逆流しようとする荒ぐる交流の波を、デジタルな水門のような仕組みを使って、
強制的に平らにし、スマホが安全に食べられる直流へとひっそりと、しかし完璧に変換し続けているんです。
あなたの手の上で荒れ狂う波が穏やかな小川へと変えられている。
私たちの生活は、そうした目に見えない技術の防波堤によって毎秒毎秒守られているということですね。
次に、スマホの充電器をコンセントに挿すときは、ぜひあのほんのり温まくなる小さな箱の中で、
今この瞬間も行われている、交流から直流への知られざる変換劇に思いを馳せてみてください。
電気の世界は、知れば知るほど私たちの想像を絶するようなロマンと技術にあふれています。
今日お話しした物理の法則が、あなたの身の回りの景色を見る解像度を少しでも上げてくれたなら、訪問ですね。
いやぁ、今日も本当に最高な波体験でした。
今回の徹底分析が、あなたの日常を少しでも面白く変えてくれたなら嬉しいです。
それでは、また次回のテーマで一緒にあなたたちの世界を探究しましょう。
お会いできるのを楽しみにしています。
